CarSim是一款领先的汽车动力学仿真软件，用于模拟和分析汽车的行为及性能。无论是设计新车、优化现有车辆性能，还是进行驾驶行为研究，CarSim都为汽车工程师和设计师提供了强大的支持。本文将详细介绍如何在CarSim中进行车辆建模，并详细说明如何导出整车模型。

一、carsim怎么给车辆建模

在CarSim中建模车辆并进行动力学仿真是一项复杂的工作，需要涵盖多个方面。下面将逐步解释如何从头开始创建一辆模拟车辆，涉及从选择车型到设置动力学参数的各个步骤。

1.选择和配置车辆类型

在创建新的车辆模型时，首先需要选择车辆的基本类型。CarSim提供多种预设车辆类型（如轿车、SUV、卡车等），这些预设类型会为用户提供一个基础框架，帮助加速建模过程。

操作步骤：

1、打开CarSim，点击主界面中的“VehicleSetup”。

2、在“VehicleConfiguration”界面中选择车辆的基本类型，例如选择一辆乘用车。

3、填写车辆的基本参数，如轴距、车重、悬架类型等。

2.设置动力学模型

车辆的动力学行为决定了车辆如何响应外界的驱动力、转向输入及其他影响因素。CarSim为用户提供了高度可调的动力学模型，用以精准模拟各类驾驶情况。

操作步骤：

1、在车辆配置界面中，选择适合的动力系统模型（如前驱、后驱或四轮驱动）。

2、选择合适的悬架类型，并定义前后悬架的几何参数，如悬架行程、刚度和阻尼。

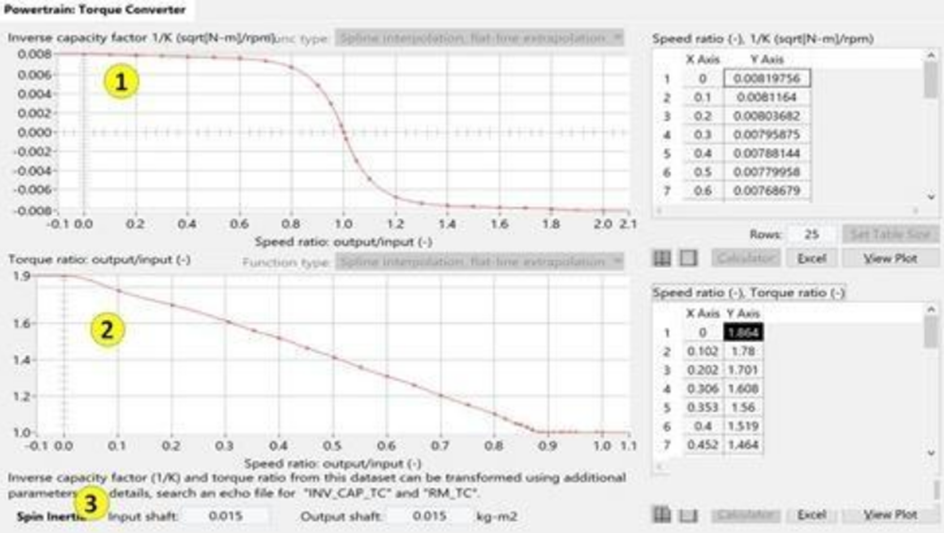

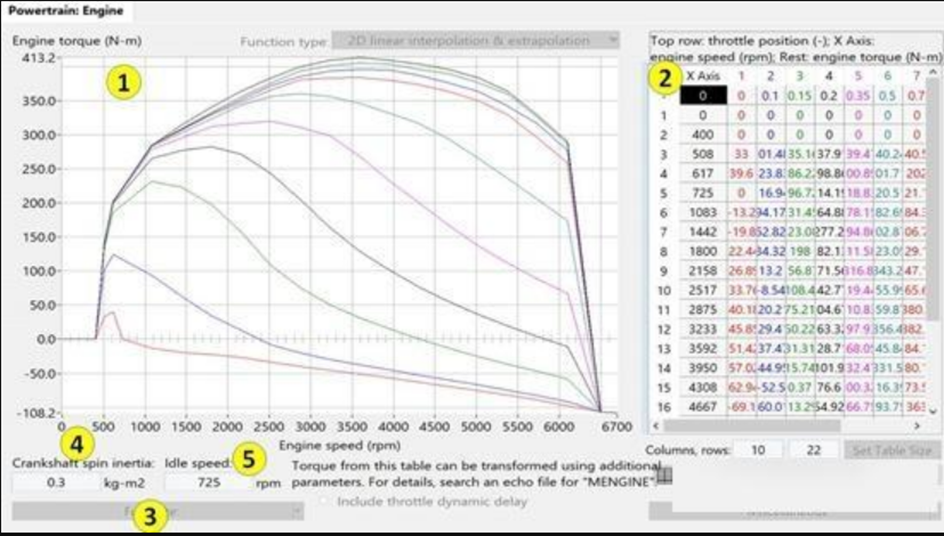

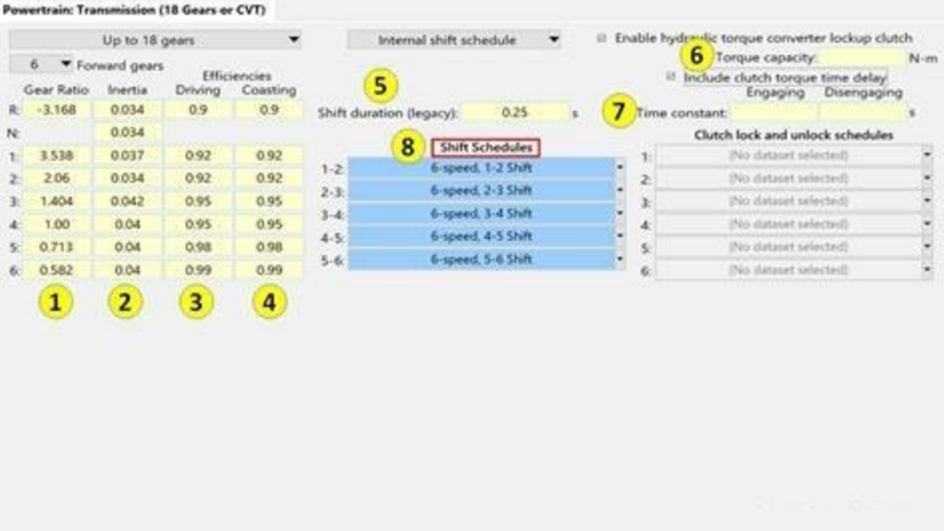

3、在“Powertrain”选项中，设置发动机的最大功率、扭矩和转速等参数，以及变速箱的换挡模式。

4、在“Tires”选项卡中，选择适合的轮胎模型，并根据实际情况设置轮胎的摩擦系数、尺寸、压力等。

3.定义车辆的几何参数

车辆的外形几何参数直接影响其空气动力学性能以及稳定性。通过精确输入车辆的几何数据，可以提高仿真结果的精度。

操作步骤：

1、在“Geometry”选项卡中输入车辆的具体尺寸（如车长、车宽、车高）。

2、设置车轴的位置及高度，确保这些参数与实际车辆相符。

3、为车身、前后轴等部件定义质量和质量分布，确保车辆的重心位置准确。

4.配置载荷与质量分布

每辆车的质量分布会影响其稳定性与操控性。在CarSim中，精确设置车辆的质量分布是至关重要的。

操作步骤：

1、在“VehicleMass”界面中，输入车身、发动机、车轮等部件的质量。

2、定义前后轴的负载分配，例如设置前轴承载80%的质量，后轴承载20%。

3、调整重心高度，确保模拟车辆的动态行为与实际情况一致。

5.配置车辆的控制系统

车辆的控制系统包括刹车系统、转向系统等，这些系统直接影响车辆的操控特性。CarSim允许用户定义这些系统的详细参数。

操作步骤：

1、在“Steering”选项中设置转向系统的工作原理（如电动助力转向或机械转向）。

2、在“Brakes”选项中，定义刹车系统的类型（如盘式或鼓式刹车）以及刹车性能（如刹车踏板的刚度）。

3、为车辆配置ABS、牵引力控制（TCS）等电子控制系统。

6.进行测试与验证

在模型完成后，进行基础测试是验证建模结果的关键步骤。CarSim提供了一些标准的测试程序，用户可以对车辆进行加速、刹车、转弯等测试。

操作步骤：

2、在“TestDriver”界面中，选择一个测试场景（例如紧急制动或高速驾驶测试）。

2、运行仿真，观察车辆在不同驾驶条件下的动态行为。

3、根据测试结果调整模型参数，如调整悬架刚度或调整转向比，优化车辆的操控性能。

二、carsim如何导出整车模型

完成车辆建模后，用户通常希望将车辆模型导出，便于进一步的分析、共享或集成到其他仿真工具中。CarSim提供了多种导出整车模型的方法，下面是常见的几种导出方式：

1.导出为Simulink模型

CarSim与Simulink的紧密集成允许用户将整车模型导出为Simulink兼容文件，从而在Simulink中进行更复杂的仿真与控制系统设计。

操作步骤：

1、在CarSim中，打开“Export”菜单。

2、选择“ExporttoSimulink”选项。

3、设置导出路径和文件格式（如mdl格式）。

4、点击“导出”，将车辆的动力学模型、控制系统等一并导出为Simulink模型。

2.导出为CAD文件

如果需要进行结构分析或其他几何优化，CarSim允许用户将整车的几何模型导出为CAD格式（如STEP、IGES等），用于进一步的工程设计。

操作步骤：

在CarSim中，选择“Export”菜单下的“ExporttoCAD”选项。

选择文件格式（如STEP或IGES）和导出路径。

确定车辆的几何模型、部件尺寸和材料等参数无误后，点击“导出”。

3.导出车辆性能数据

如果只需要车辆的性能数据，如加速度、刹车性能等，CarSim可以将仿真过程中产生的数据导出为CSV或Excel文件，方便后续的分析和报告编写。

操作步骤：

在“ExportData”界面中，选择需要导出的数据类型（如速度、加速度、牵引力等）。

设置导出文件格式（如CSV、Excel）。

点击“导出”，保存数据文件到指定位置。

4.导出为图形模型

对于需要可视化或虚拟现实环境的用户，CarSim支持将车辆的三维图形模型导出为常见的图形格式，如STL、VRML等。

操作步骤：

在CarSim界面中选择“ExporttoGraphics”选项。

选择合适的图形文件格式（如STL或VRML）。

点击“导出”，保存图形文件。

三、与车辆建模和仿真相关的其他工具和技巧

除了CarSim之外，市面上还有很多其他车辆建模和仿真软件，它们具有不同的特性和优势。用户可以根据实际需求选择最适合的工具。

1.Simulink与CarSim结合使用

Simulink是一个广泛应用的仿真与建模工具，尤其在控制系统设计方面具有很高的应用价值。CarSim与Simulink集成，可以大大提高仿真的准确性和效率。通过Simulink，用户可以设计复杂的控制系统并与车辆动力学模型进行实时互动，提供更精确的仿真结果。

2.车辆虚拟测试与数据采集

进行虚拟测试和数据采集是车辆建模的重要部分。CarSim可以生成大量的仿真数据，通过与硬件接口结合，可以进行数据采集，进一步优化车辆模型和控制系统。这对于工程师进行实际道路测试前的验证和优化是至关重要的。

3.其他车辆建模工具

除了CarSim，MATLAB/Simulink、ADAMSCar、Autonomie等工具也可以用于车辆建模和仿真。这些工具具有不同的优势，例如ADAMSCar特别适合多体动力学仿真，Autonomie专注于混合动力系统的建模。选择工具时，需要根据项目的具体需求进行评估和选择。

以上就是对CarSim在多领域应用结合的延伸解读，希望为您提供更全面的参考与实用信息，帮助您在实际项目中更加高效地应用CarSim进行车辆建模与仿真。
